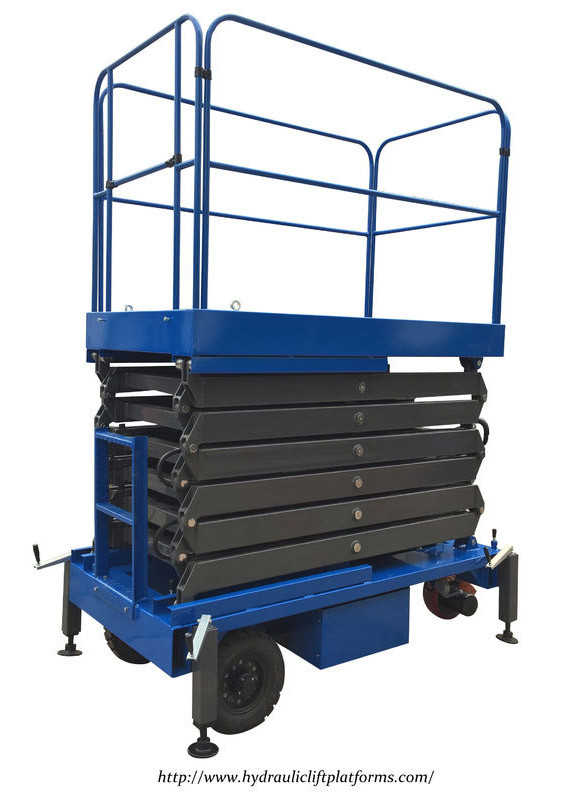

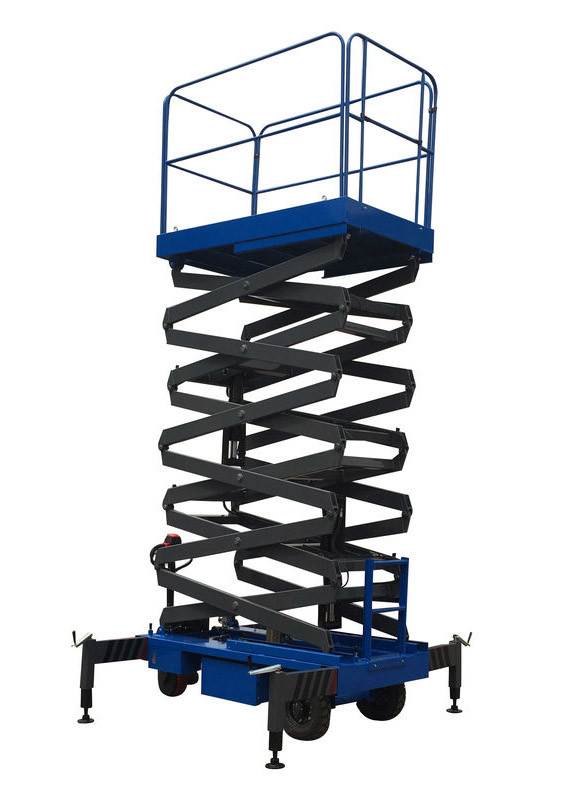

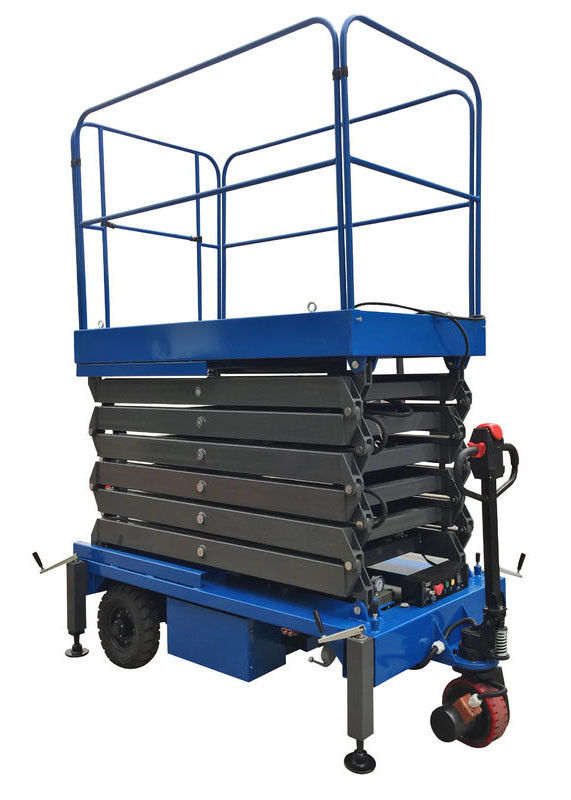

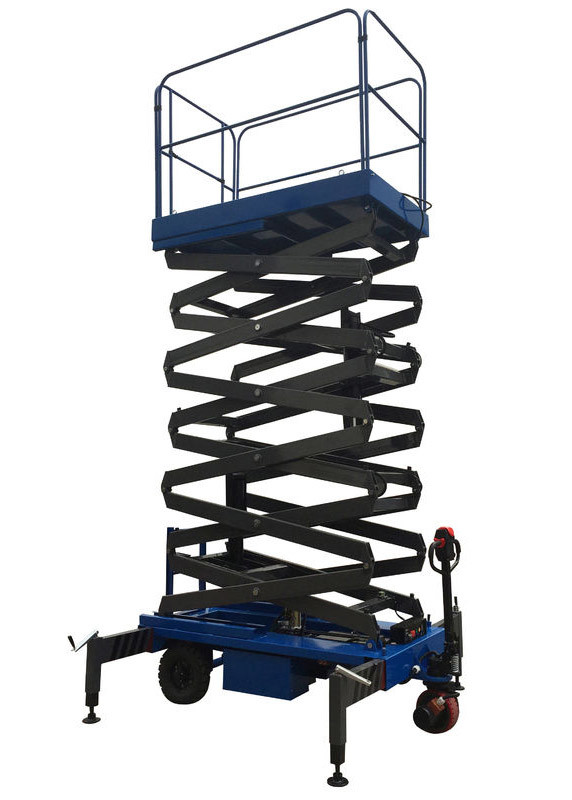

capacité de chargement de traction électrique d'ascenseur mobile de ciseaux d'acier au manganèse de hauteur de travail de 8m 450kg

Acier au manganèse mobile hydraulique électrique d'ascenseur de ciseaux pour la manipulation matérielle

Détails de conception

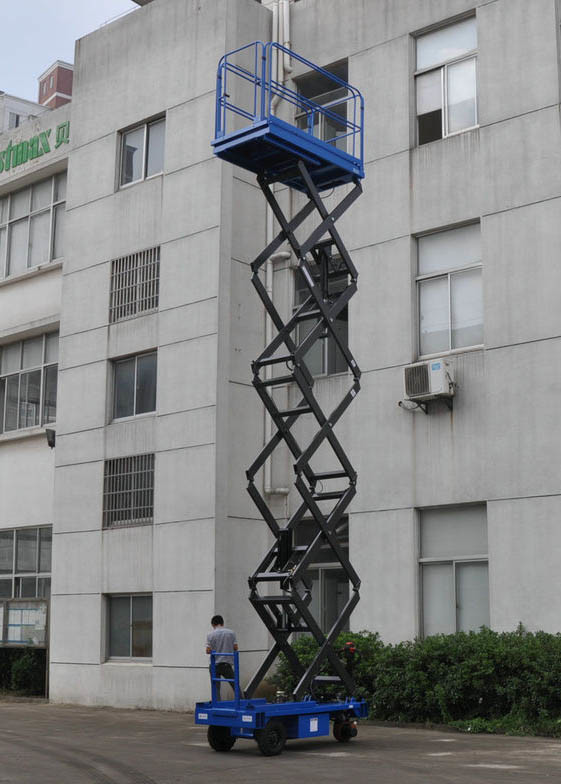

Description : Le design compact le rend idéal pour des opérations dans les bas-côtés ou les espaces étroits. Cet ascenseur hydraulique motorisé se compose d'un acier au manganèse plus fort et rigide. Avec un dispositif de moteur et un ressort remorquant la poignée pour tirer, poussant et orientant la table, il peut sauver la main d'oeuvre beaucoup. Approprié à une opération de célibataire, principalement utilisé dans les aéroports, le centre de convention et d'exposition, l'hôtel, le supermarché, l'usine, l'entrepôt, la station, le dock, la station et d'autres endroits pour la manipulation de matériel ou la réparation ou la construction.

Paramètres :

Caractéristiques techniques

Principe de fonctionnement : (1) électriquement circuit hydraulique commandé pour soutenir le mouvement de levage. (2) quatre roues fixes pour aider les mouvements de déplacement

Toutes les pièces sont conçues de sorte que les forces ne dépassent pas à moitié la limite conventionnelle d'élasticité du matériel aient employé.

L'ascenseur est équipé de la valve de surcharge et de la valve de abaissement lente pour commander la vitesse d'abaissement. Il peut être équipé de beaucoup de frais supplémentaires comprenant les dessus de rouleau, les soufflets, les dessus etc. de boule.

Circuit hydraulique

L'unité hydraulique comportent un moteur à induction de cage d'écureuil, une pompe à engrenages à haute pression, un distributeur avec des vannes électromagnétiques et une valve de début, valve fortement compensée de meuglement de VSC

Partie mécanique

Le châssis supérieur et inférieur sera surdimensionné. L'électrodéposition supérieure de châssis est la plaque de métal douce au moins 6mm épais.

L'armoire et les systèmes électriques aussi bien que la vitesse hydraulique seront montés sur le châssis.

Bras de levage

Le plat sera élevé en enclenchant 2 crics hydrauliques de simple-action agissant directement sur les bras de levage guidés par les roulements à rouleaux, sans à-coup se soulevant et s'abaissant vers le bas.

Partie électrique

L'approvisionnement de courant électrique est 380V, 50 hertz, de triphasé, 4 fils. L'approvisionnement installé sous le châssis de base, comportent :

- L'armoire électrique,

- Les câbles de puissance et de commande,

- Les systèmes de contrôle,

- La vitesse de commande d'opération et de sécurité

Tous les débouchés en acier de câble de tube seront protégés en isolant des olives.

Armoire électrique

Tout le contrôle électrique et électronique, règlement et tout autre équipement sont placés dans cette armoire dont l'index de protection sera IP 55. Tiroir s'ouvrant latéral pour le but commode et facile d'entretien et d'opération. Les auvents suffisamment grands fournissent la bonne ventilation

L'armoire comportent :

- Un commutateur de isolement principal et tripolaire avec des fusibles empêchant l'opération monophasée,

- Un briseur principal de contacteur-circuit,

- Contacteurs et relais utilisés pour l'opération de la table d'ascenseur,

- Protection magnétique/thermique de l'unité de pompe à moteur,

- Les transformateurs assurant la basse tension commandée (24V)

Boîte de bouton de contrôle

La boîte de bouton de contrôle est à la terre et à la plate-forme pour commode et le contrôle. Elle a beaucoup de commandes, porte de fermer à clef, protection contre la pluie, humidité et poussière.

La boîte comportent :

- 1 lampe de présence de tension,

- Bouton "MARCHE/ARRÊT",

- À travers des boutons,

- Un bouton poussoir d'arrêt d'urgence, agissant juste sur élever et abaisser le mouvement

Précaution

• Système auxiliaire de meuglement
• dispositif d'Anti-éclat pour le cylindre
• Dispositif de protection de sécurité de surcharge
• appui à vis nivelant le dispositif
• Armoire de commande antipluie
• Le fond d'arrêt d'urgence

Pourquoi choisir l'ascenseur de ciseaux motorisé par ASCENSEUR de CHEN ?
· Produit de haute qualité
· Prix raisonnable
· Mode de paiement facile
· La livraison opportune
· Bon après service
· approche Client-centrale
· une garantie d'an

Merci de votre lecture et faites bon accueil à votre enquête. Nous répondrons vous dès que possible.
