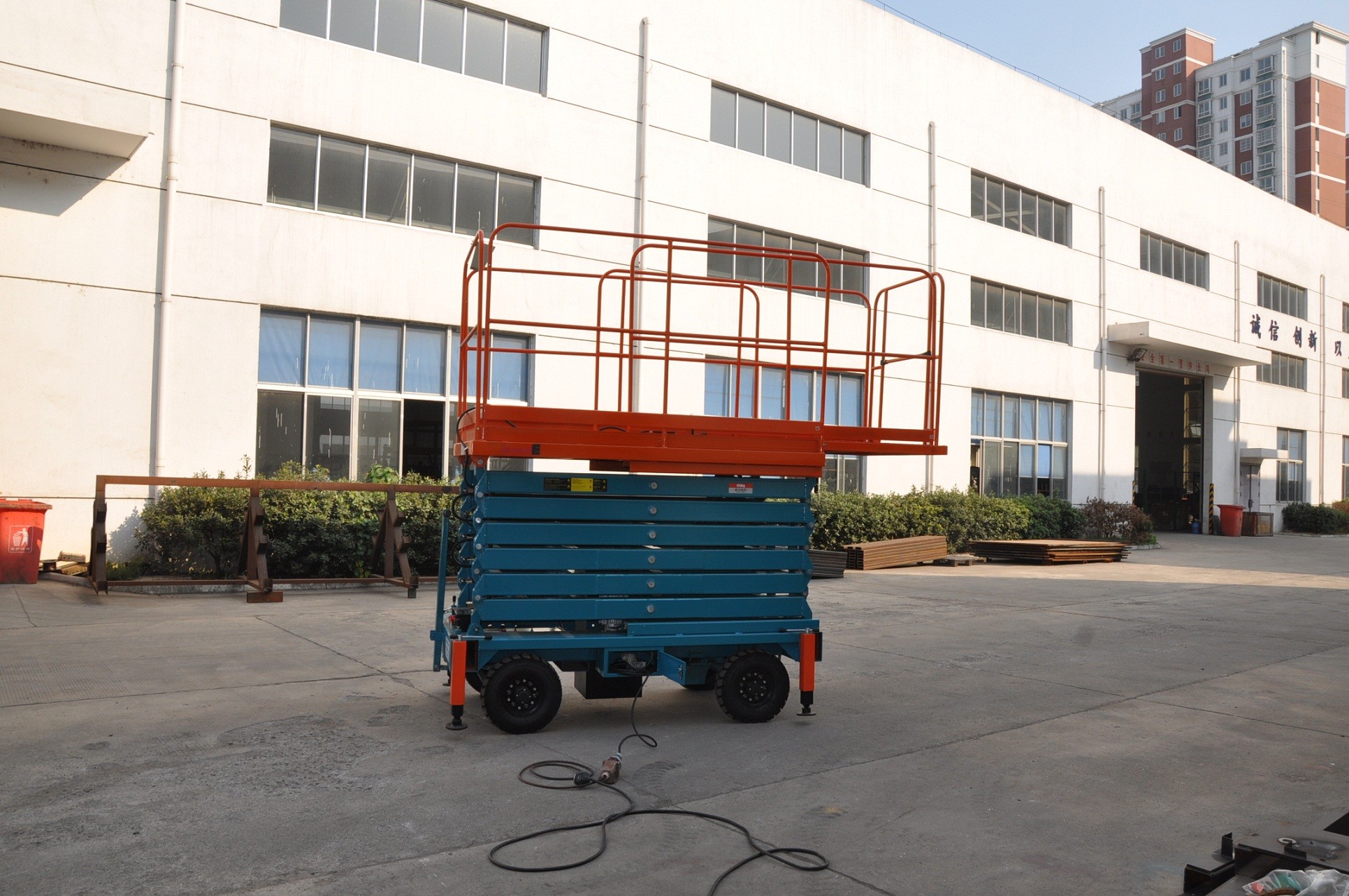

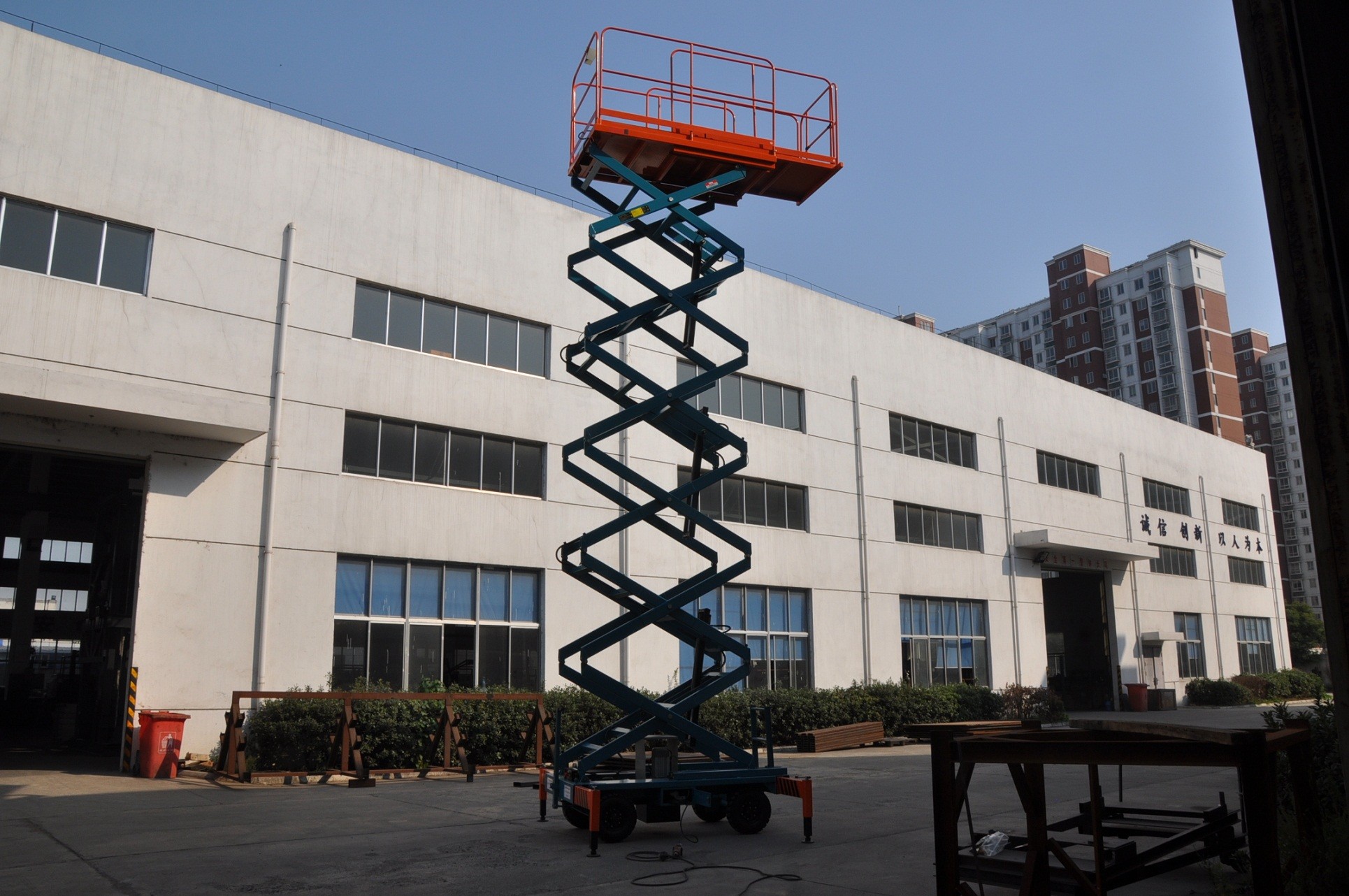

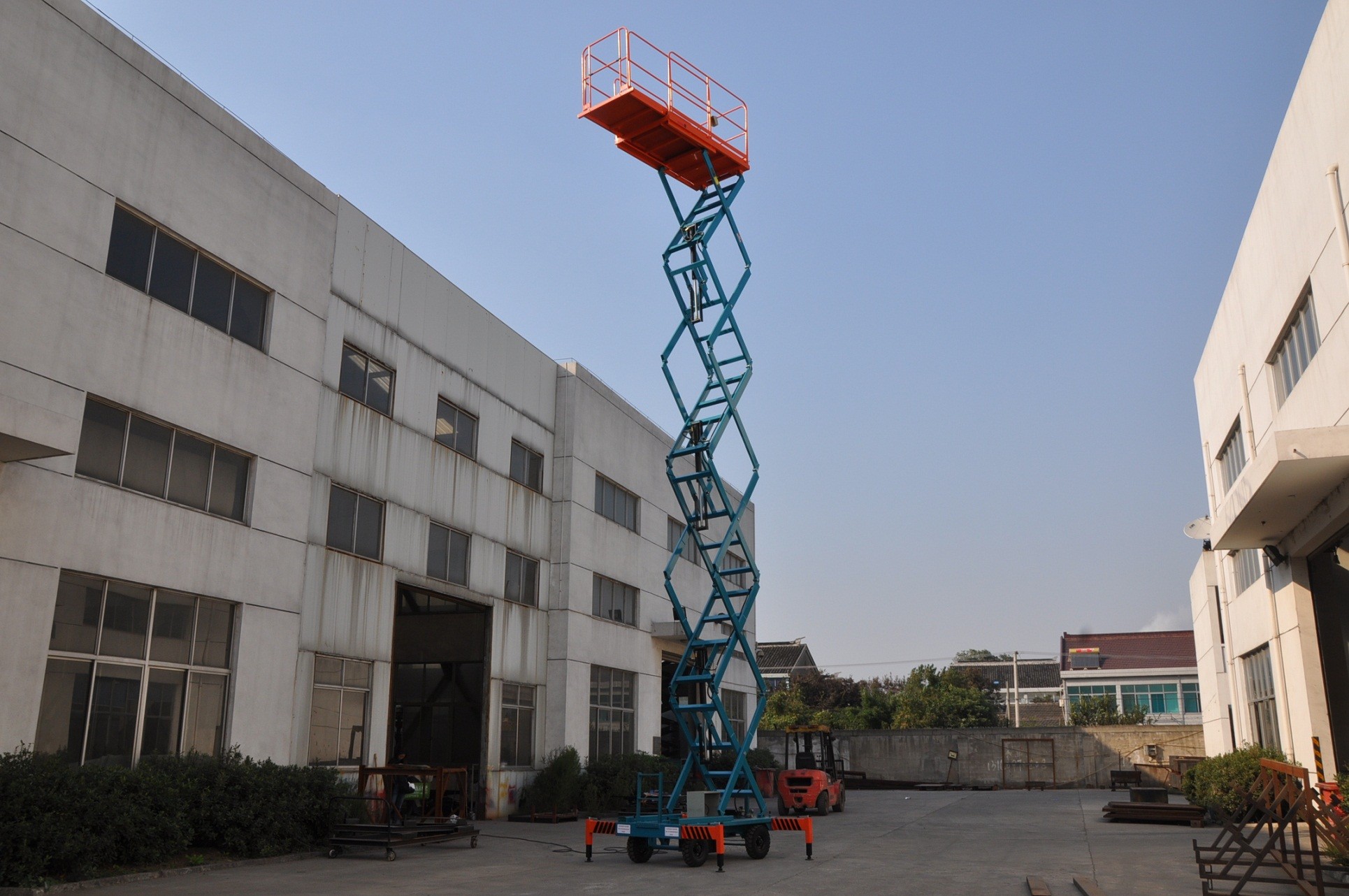

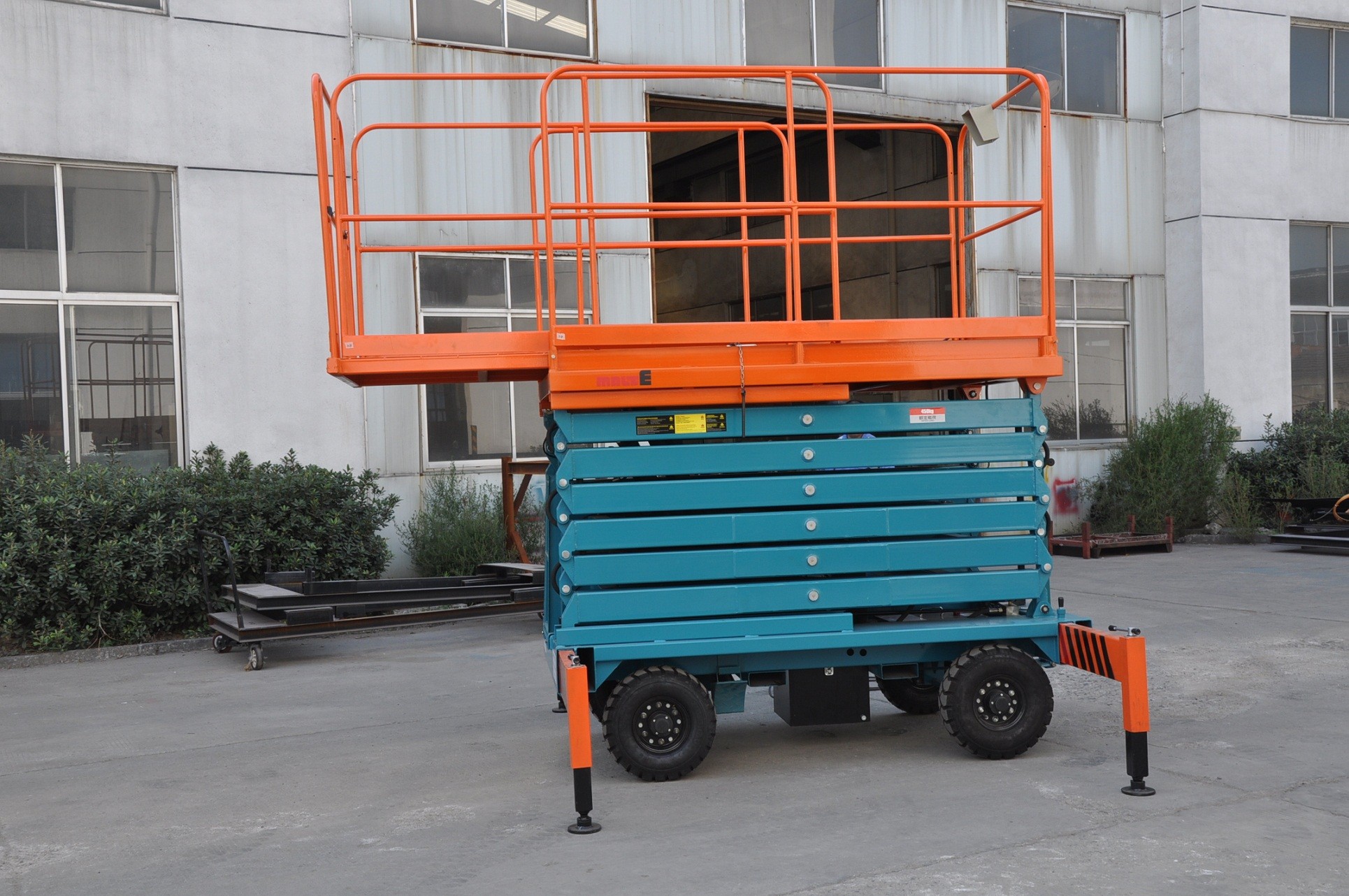

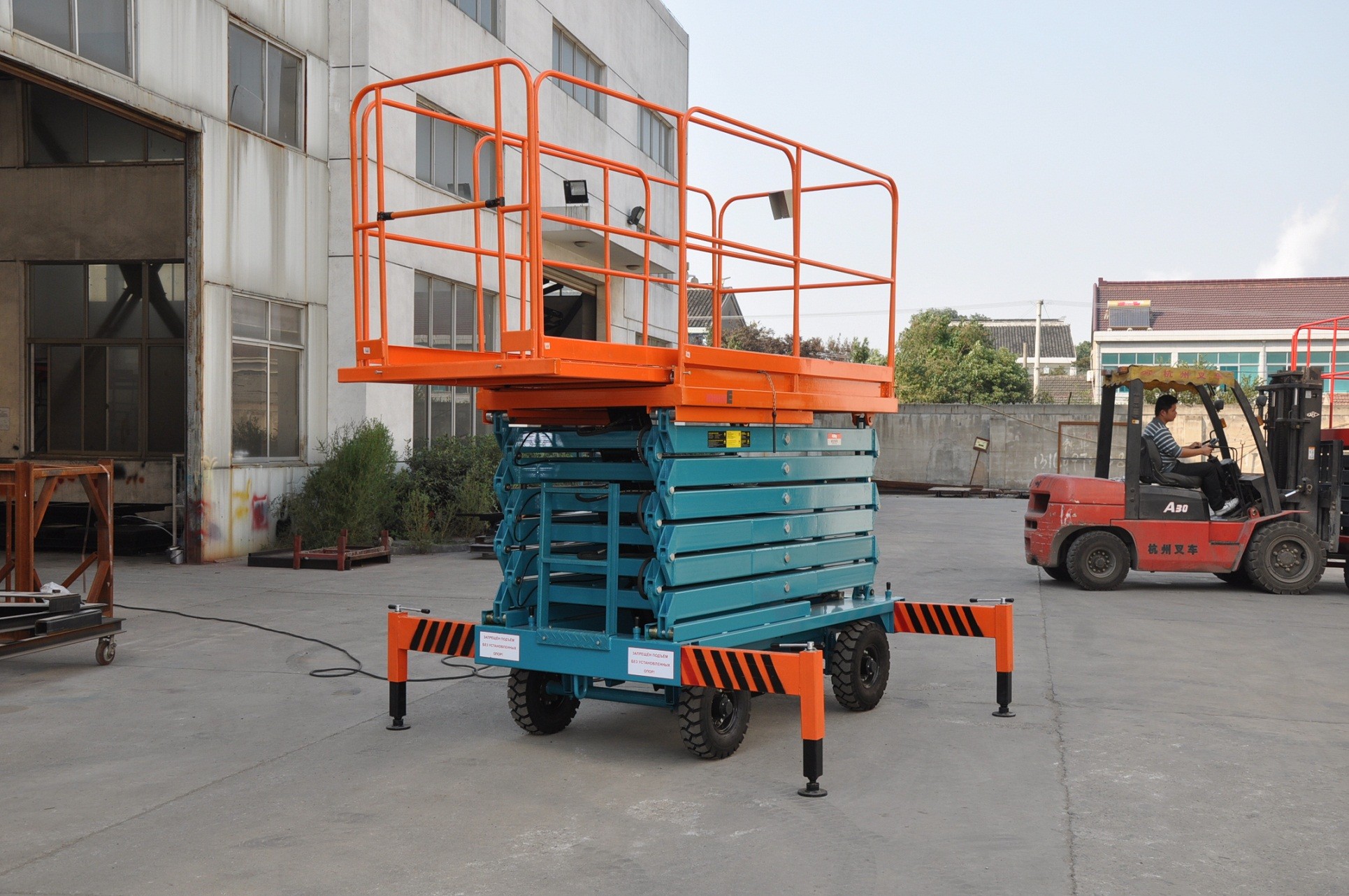

Plateforme élévatrice mobile à ciseaux manuelle 11m, charge 450kg

Plate-forme hydraulique de levage aérien de 1 mètre avec charge d' extension de 100 kg pour grue

Détail rapide:

Définition:

Les ascenseurs à ciseaux mobiles sont également appelés plate-forme de travail aérienne à ciseaux mobiles.zones inaccessibles sur divers chantiers tels que la maintenanceIls sont conçus pour soulever des poids limités et peuvent être entièrement utilisés par une seule personne.Ils sont suffisamment étroits pour être utilisés dans des environnements industriels et peuvent être conduits dans des allées étroites avec facilité.

La structure à ciseaux permet une stabilité fiable lorsque les ascenseurs s'élèvent, la plateforme large et la capacité de charge élevée rendent le travail de l'antenne plus efficace et plus sûr.

Principales caractéristiques

1- Pointez le contrôle de levage vers le haut et le bas.

2. bras de levage en acier manganèse à haute résistance en forme de rectangle

3. plancher antidérapant dans la plate-forme

4 Les panneaux de commande sont situés sur les quais et au sol.

5. cylindre de meulage fin avec une bonne efficacité d'étanchéité

6Les garde-corps pliables facilitent la manœuvre à travers les portes, dans les ascenseurs et dans d'autres zones à hauteur limitée.

Précautions de sécurité:

1La tension de fonctionnement sur la plateforme est de 24 V.

2Bouton d'arrêt d'urgence sur la plateforme et au sol.

3- Plateforme auxiliaire en baisse.

4Pieds télescopiques sur le châssis

5. Sécurité de la vanne de rupture du tuyau

6. Armoire électrique de conception imperméable à la pluie

7La clôture sur le quai.

Paramètres principaux

• Modèle: SJY0.45-11 avec extension
• Capacité de chargement 450 kg
• Hauteur maximale 11000 mm
• Hauteur minimale 1850 mm
• Taille de la plateforme 2100*1150 mm
• Puissance de levage 2,2 kW
• Voltage de puissance 1phase/220V/50HZ
• Temps de levage 88s
• Cylindre F80 (environ 3 pièces)
• Pompes à engrenages 6 ml/h
• Poids total 1380 kg
• Mesure: 2150*1390*1850 mm

Configurations:

• Système électrique: contacteur Schneider, bouton SANLICO, CHNT électrique
• Système hydraulique: groupe électrogène Hycman, étanchéité
• Support du bras de ciseau: tube rectangulaire en acier manganèse de haute résistance Q345 B
• Surface de la plateforme: plaque à carreaux antidérapante
• Pneus: Ø500-8 Pneus gonflés
• Pipes d'huile à haute pression: tuyau en caoutchouc à double fil hydraulique intensificateur

Configuration facultative:

• Énergie électrique: 3 phases/380V/50HZ; DC 24V; pompe manuelle
• Pack hydraulique: marque italienne: Hydrapp/ marque suisse: Bucher
• Plateforme d'extension
• Pneus en caoutchouc massif
• Cabinet de contrôle à l'épreuve des flammes

Paramètres techniques:

1) Tracteur Type remorqué manuel

2) Capacité de levage 450 kg

3) Hauteur maximale de la plate-forme: 10,00 m.

4) Hauteur de la plate-forme abaissée: moins de 2,50 m

5) Taille de la plate-forme: 2100 mm x 1150 mm

6) Tolérance dimensionnelle - +/- 5%

7) Matériau de la plateforme ️ Plaque à carreaux en acier doux.

8) Les planches des orteils: au moins 100 mm sur 3 côtés.

9) Opération de levage - Par cylindres hydrauliques actionnés par AC380V

10) Longueur du câble d'alimentation: 10 mètres avec un arrangement de fixation approprié.

11) Structure: acier doux lourd

12) Bande de piston: matériau dur chromé EN-8

13) Nombre de moteurs du groupe électrogène hydraulique minimum 7,5 ch

14) Barrière sur plate-forme ️ D'une résistance suffisante sur 3 côtés, hauteur 900 mm

15) Crochets de remorquage fournis.

16) Commandes UP/DOWN Appuyez sur les boutons de la plateforme et du châssis

17) Stabilisateurs - 4 numéros Type vis mécanique fourni.

18) Escalier - Pour accéder à la plate-forme abaissée fournie.

19) Il convient de prévoir un interrupteur de limite pour l'arrêt du moteur supérieur.

20) Charge d'essai - 400 kg uniquement depuis la surcharge hydraulique

21) Membres de ciseaux - À fabriquer à partir de section de tube fabriquée.

22) Roues - en caoutchouc massif de type 2 fixe et 2 pivotante

23) Caractéristiques de sécurité:

a) Vanne de sécurité: Vanne de sécurité solénoïde électrifiée spéciale avec cartouche de contrôle de bloc de collecteur spécialement conçue montée sur cylindre pour éviter une défaillance en cas de rupture du tuyau.

b) Sécurité hydraulique: le système doit être équipé d'une soupape hydraulique de sécurité pour protéger le système hydraulique si la pression dépasse une valeur maximale prédéfinie.

c) Il faut prévoir une protection contre la chute libre en cas de panne du tuyau / dysfonctionnement de la vanne.

d) Commutateur de limite: un commutateur de limite sera prévu pour le surlevé afin que la table ne puisse pas dépasser la hauteur spécifiée.

e) Surélévation: en cas de défaillance/ rupture de l'interrupteur de la limite supérieure, ce qui peut empêcher la table de s'arrêter à la hauteur spécifiée et la dépasser.Une procédure de saignement doit être prévue en cas d'éventuelle, de sorte que, au dernier point, le liquide s'écoule vers le réservoir d'huile par un tube séparé prévu à cet effet.

f) Échec de l'alimentation électrique: le système doit être équipé de manière à ce que, même en cas d'échec de l'alimentation électrique, la plateforme puisse être abaissée facilement.

g) Blocage: la table doit être équipée d'un dispositif de verrouillage à chaque coin pour assurer sa stabilité pendant le travail.

h) Fermeture des ciseaux hydrauliques en mode transport.

i) Indicateur de niveau (par exemple, niveau d'alcool) pour indiquer si l'inclinaison des ciseaux est dans les limites autorisées par le fabricant.

Applications:

1. Site: atelier, théâtre, hôpital, bibliothèque, restaurant, salle d'exposition de l'hôtel, etc.

2Fonctionnement aérien: entretien des machines, peinture, nettoyage, etc.

Pourquoi choisir CHEN LIFT Mobile Scissor Lift?

· Haute qualité

· Prix raisonnable

· Bien après le service

· Garantie d'un an

· Plus de 10 ans d'expérience

Communication avec les clients

R: Quelle est la différence entre un ascenseur à ciseaux mobile et une plateforme de travail aérien en aluminium mobile?

B: La principale différence réside dans la structure et la matière

Le levage à ciseaux est en structure à ciseaux avec un matériau en acier

La plateforme de travail aérien est en structure de mât avec du matériau en aluminium

R: Comment est le contrôle de la qualité dans votre usine?

B: le contrôle de la qualité est strictement conforme au système de gestion de la qualité ISO9001.

1.Système de contrôle de qualité strict sur l'ensemble du processus de production

2.Importé des arts clés pour assurer la haute qualité de nos produits

3.Équipement et outils de pointe pour l'examen et le contrôle de la qualité

4.100% d'examen strict des produits avant expédition

5Toutes les plaintes relatives à la qualité et les exigences d'amélioration sont toujours étudiées sérieusement et, si elles sont raisonnables, mises en œuvre immédiatement.

R: Quel est le délai de livraison de vos marchandises?

B: 30 jours après confirmation de commande

R: Quelles pièces de rechange pouvez-vous offrir?

B: Nous vous fournissons gratuitement les pièces de rechange suivantes pour l'entretien de la machine:

R: Combien de temps est votre période de garantie de qualité?

B: Nous avons une garantie d'un an.
